氟塑料绝缘天康耐高温电力电缆
时间：2020-02-13 来源:安徽天康集团 阅读次数：265
氟塑料绝缘耐高温电力电缆
一：产品特点及用途
一：产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1. 交流额定电压：U0/U 0.6/1KV
2.最高工作温度：聚全氟乙丙烯（F46）绝缘不超过200℃
可溶性聚四氟乙烯（PFA）绝缘不超过260℃
3. 最低环境温度：氟塑料绝缘和护套
固定敷设-40℃，非固定敷设-15℃
4. 电缆安装敷设温度应不低于0℃（氟塑料、硅橡胶和丁腈护套电缆不低于-25℃）。
5.电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四：耐高温电缆型号及名称
表1
| 型号 | 产品名称 | 正常使用温度℃ |
| FF46 | 氟塑料绝缘和护套电力电缆 | -60-200 |
| FF46-22 | 氟塑料绝缘和护套钢带铠装电力电缆 | -60-200 |
| FF46P | 氟塑料绝缘和护套铜编织屏蔽电力电缆 | -60-200 |
| ZR-F46（FV） | 氟塑料绝缘阻燃聚氯乙烯护套电力电缆 | -40-105 |
| ZR-F46-22（FV22） | 氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 | -40-105 |
| ZR192-FF46 | PFA绝缘和护套电力电缆（进口原料） | -60-260 |
| ZR192-FF46P | PFA绝缘和护套铜编织屏蔽电力电缆（进口原料） | -60-260 |
| ZR192-FF46-22 | PFA绝缘和护套钢带铠装电力电缆（进口原料） | -60-260 |
| YGC-F46（FG） | 氟塑料绝缘硅橡胶护套电力电缆 | -60-180 |
| YGC-F46-22（FG22） | 氟塑料绝缘钢带铠装硅橡胶护套电力电缆 | -60-180 |
| YVF-F46 | 氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
| YVF-F46-22 | 氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
| 代号 | 代号含义 |
| 系列代号 | 略 |
| F（F46） | 聚全氟乙丙烯（F46） |
| YVF | 丁腈胶 |
| G | 硅橡胶 |
| 192 | 进口PFA绝缘和护套 |
| ZR（V） | 阻燃聚氯乙烯（分阻燃70℃、90℃、105℃三种） |
| 22 | 钢带铠装 |
| 32 | 细钢丝铠装 |
| P | 铜编织屏蔽 |
| R | 多股绞合导体 |
六：主要技术指标
1.成品电缆导体直流电阻（符合GB3956规定）参照附录A表1。
2.20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
| 线芯*标称截面（mm2） | 导体结构 （根数/直径） mm | 电缆最大外径（mm） | 计算重量（kg/km） | ||||
| FF46 ZR192-FF46 | ZR-F46 | YGC-F46R | FF46 ZR192-FF46 | ZR-F46 YGC-F46 | ZR-F46-22 YGC-F46-22 | ||
| 1*1.5 | 1/1.38 | 3.2 | - | - | 25 | ? | ? |
| 1*2.5 | 1/1.78 | 3.5 | - | - | 35 | ? | ? |
| 1*4 | 1/2.26 | 3.8 | - | - | 50 | ? | ? |
| 1*6 | 1/2.78 | 4.2 | - | - | 70 | ? | ? |
| 1*10 | 7/1.35 | 5.9 | - | - | 115 | ? | ? |
| 1*16 | 7/1.70 | 6.8 | - | - | 181 | ? | ? |
| 1*25 | 7/2.15 | 8.0 | - | - | 265 | ? | ? |
| 1*35 | 7/2.52 | 9.0 | - | - | 355 | ? | ? |
| 1*50 | 10/2.52 | 10.5 | - | - | 500 | ? | ? |
| 1*70 | 14/2.52 | 12.5 | - | - | 700 | ? | ? |
| 1*95 | 19/2.52 | 14.6 | - | - | 930 | ? | ? |
| 1*120 | 24/2.52 | 16.0 | - | - | 1190 | ? | ? |
| 1*150 | 30/2.52 | 18.0 | - | - | 1420 | ? | ? |
| 1*185 | 37/2.52 | 19.4 | - | - | 1830 | ? | ? |
| 2*1.5 | 1/1.38 | 7.2 | 8.2 | 8.5 | 75 | 83 | 215 |
| 2*2.5 | 1/1.78 | 8.2 | 10.0 | 11.5 | 99 | 110 | 280 |
| 2*4 | 1/2.26 | 9.6 | 11.4 | 12.9 | 135 | 150 | 330 |
| 2*6 | 1/2.78 | 11.0 | 14.7 | 15.0 | 190 | 200 | 400 |
| 2*10 | 7/1.35 | 12.5 | 15.8 | 16.8 | 298 | 310 | 550 |
| 2*16 | 7/1.70 | 16.00 | 18.0 | 19.0 | 423 | 435 | 750 |
| 2*25 | 7/2.15 | 18.50 | 20.5 | 23.0 | 640 | 645 | 1050 |
| 2*35 | 7/2.52 | 22.00 | 22.5 | 25.5 | 843 | 850 | 1300 |
| 2*50 | 16*2.00 | - | 26.0 | 29.0 | 1118 | 1122 | 1705 |
| 2*70 | 33*1.64 | - | 28.8 | 32.0 | 1537 | 1540 | 2250 |
| 2*95 | 33*1.92 | - | 30.2 | 34.5 | 2082 | 2058 | 2870 |
| 2*120 | 33*2.15 | - | 36.2 | 40.0 | 2681 | 2560 | 3600 |
| 2*150 | 33*2.41 | - | 39.6 | 42.9 | 3180 | 3150 | 4315 |
| 2*185 | 33*2.68 | - | 41.6 | 45.6 | 3998 | 3940 | 5257 |
| 2*240 | 56*2.34 | ? | 46.0 | 51.0 | 5280 | 5120 | 6250 |
| 3*1.5 | 1/1.37 | 8.0 | 8.2 | 8.5 | 100 | 107 | 286 |
| 3*2.5 | 1/1.78 | 9.0 | 9.8 | 10.5 | 140 | 145 | 355 |
| 3*4 | 1/2.26 | 10.0 | 11.0 | 12.0 | 195 | 201 | 445 |
| 3*6 | 1/2.78 | 11.5 | 13.3 | 14.3 | 260 | 268 | 490 |
| 3*10 | 7/1.35 | 14.8 | 15.8 | 17.0 | 422 | 422 | 713 |
| 3*16 | 7/1.70 | 17.5 | 18.8 | 20.5 | 615 | 640 | 920 |
| 3*25 | 7/2.15 | 21.0 | 22.5 | 24.00 | 950 | 925 | 1315 |
| 3*35 | 7/2.52 | 23.0 | 25.0 | 26.50 | 1210 | 1215 | 1700 |
| 3*50 | 10/2.52 | 25.5 | 27.5 | 29.0 | 1656 | 1655 | 2340 |
| 3*70 | 14/2.52 | 27.00 | 31.0 | 33.0 | 2285 | 2298 | 3080 |
| 3*95 | 19/2.52 | 31.00 | 35.0 | 37.0 | 3060 | 3100 | 4010 |
| 3*120 | 24/2.52 | 33.00 | 38.0 | 40.2 | 3859 | 3830 | 4953 |
| 3*150 | 30/2.52 | 35.6 | 43.00 | 46.0 | 4755 | 4718 | 6180 |
| 3*185 | 37/2.52 | 40.0 | 46.0 | 49.0 | 5890 | 5801 | 7400 |
| 3*240 | 48/2.52 | 42.5 | 53.0 | 57.5 | 7450 | 7377 | 9000 |
| 3*4+1*2.5 | 1/2.26 | 11.0 | 13.0 | 14.2 | 230 | 237 | 471 |
| 3*6+1*4 | 1/2.78 | 12.0 | 14.0 | 16.0 | 315 | 320 | 600 |
| 3*10+1*6 | 7/1.35 | 16.0 | 18.0 | 19.0 | 495 | 501 | 810 |
| 3*16+1*10 | 7/1.70 | 18.9 | 20.5 | 22.0 | 745 | 748 | 1115 |
| 3*25+1*16 | 7/2.15 | 21.0 | 23.0 | 25.0 | 1085 | 1090 | 1555 |
| 3*35+1*16 | 7/2.52 | 26.5 | 29.0 | 31.5 | 1450 | 1410 | 2255 |
| 3*50+1*25 | 10/2.52 | - | 32.0 | 34.2 | 1940 | 1900 | 2780 |
| 3*70+1*35 | 14/2.52 | - | 35.8 | 38.0 | 2720 | 2690 | 3700 |
| 3*95+1*50 | 19/2.52 | - | 43.0 | 45.5 | 3585 | 3580 | 4800 |
| 3*120+1*70 | 24/2.52 | - | 45.0 | 48.0 | 4650 | 4580 | 6010 |
| 3*150+1*70 | 30/2.52 | - | 47.5 | 50.5 | 5480 | 5400 | 7010 |
| 3*185+1*95 | 37/2.52 | - | 52.0 | 55.0 | 6890 | 6810 | 8600 |
| 3*240+1*120 | 48/2.52 | - | 58.0 | 61.0 | 8750 | 8610 | 10525 |
| 3*4+2*2.5 | 1/2.26 | 11.5 | 12.0 | 13.0 | 280 | 287 | 521 |
| 3*6+2*4 | 1/2.78 | 12.5 | 14.0 | 14.8 | 375 | 380 | 660 |
| 3*10+2*6 | 7/1.35 | 16.0 | 18.0 | 19.5 | 565 | 571 | 880 |
| 3*16+2*10 | 7/1.70 | 22.0 | 24.0 | 26.0 | 860 | 858 | 1225 |
| 3*25+2*16 | 7/2.15 | 24.0 | 26.0 | 27.5 | 1285 | 1290 | 1755 |
| 3*35+2*16 | 7/2.52 | 25.0 | 27.5 | 29.0 | 1650 | 1610 | 2455 |
| 3*50+2*25 | 16*2.00 | - | 34.0 | 36.5 | 2240 | 2200 | 3080 |
| 3*70+2*35 | 33*1.64 | - | 37.0 | 39.2 | 3120 | 3090 | 4100 |
| 3*95+2*50 | 33*1.92 | - | 40.00 | 41.8 | 4285 | 4280 | 5500 |
| 3*120+2*70 | 33*2.15 | - | 45.5 | 48.5 | 5550 | 5480 | 6910 |
| 3*150+2*70 | 33*2.41 | - | 52.0 | 56.2 | 6380 | 6300 | 7910 |
| 3*185+2*95 | 33*2.68 | - | 56.0 | 58.0 | 7890 | 7810 | 9600 |
| 3*240+2*120 | 56*2.34 | - | 60.0 | 64.5 | 9950 | 9810 | 11725 |
| 4*4 | 1/2.26 | 10.50 | 11.5 | 14.0 | 238 | 250 | 480 |
| 4*6 | 1/2.78 | 12.30 | 14.5 | 15.0 | 333 | 340 | 590 |
| 4*10 | 7/1.35 | 17.00 | 20.0 | 21.3 | 543 | 550 | 868 |
| 4*16 | 7/1.70 | 19.00 | 21.5 | 22.9 | 806 | 810 | 1245 |
| 4*25 | 7/2.15 | 21.50 | 25.0 | 26.5 | 1184 | 1190 | 1680 |
| 4*35 | 7/2.52 | - | 26.0 | 27.8 | 1615 | 1600 | 2178 |
| 4*50 | 10/2.52 | - | 28.2 | 30.0 | 2170 | 2170 | 2940 |
| 4*70 | 14/2.52 , | -, , | 29.7 | 30.7 | 3056 | 3030 | 3960 |
| 4*95 | 19/2.52 | - | 32.5 | 33.2 | 4036 | 4000 | 5108 |
| 4*120 | 24/2.52 | - | 36.8 | 38.8 | 5120 | 5080 | 6400 |
| 4*150 | 30/2.52 | - | 39.4 | 41.4 | 6255 | 6200 | 7775 |
| 4*185 | 37/2.52 | - | 43.7 | 45.7 | 7755 | 7700 | 9500 |
| 我公司生产五芯等截面电缆不在此表中。 | |||||||

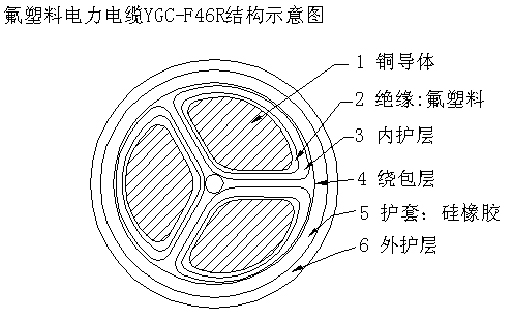

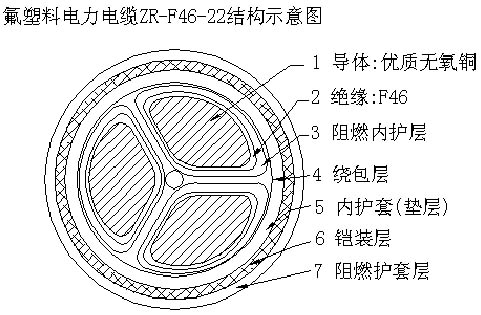

八：部分产品结构示意图：（附图1）
