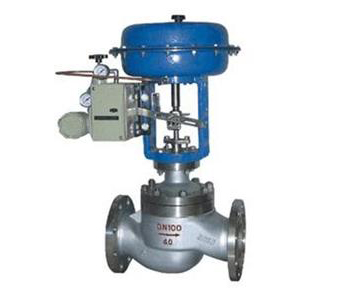

气动调节阀
时间：2020-04-19 来源:安徽天康集团 阅读次数：263
产品说明:
概述
ZJHN气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
主要零件材料
ZJHN气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
主要零件材料
|
零件名称
|
材料
|
温度范围
|
|
阀体上阀盖
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
阀芯、阀座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡胶夹增强涤沦织物
|
|
|
压缩弹簧
|
60Si2Mn
|
|
|
膜 盖
|
A3
|
|
规格与技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
||
|
额定流量系数kv
|
10
|
16
|
25
|
40
|
63
|
100
|
250
|
250
|
400
|
630
|
100
|
1600
|
2700
|
||
|
公称压力MPa
|
1.6 4.0 6.4
|
||||||||||||||
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
||||||||||
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
||||||||||||||
|
流量特性
|
直线、等百分比
|
||||||||||||||
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
||||||||||||||
|
阀体
材质 |
PN
(MPa) |
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
||||||||||||
|
4.0,6.0
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||
|
上阀盖型式
|
普通式（常温型），热片式（中温型）
|
||||||||||||||
|
可调比
|
30:1
|
||||||||||||||
|
气源接头
|
M16×1.5
|
||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
执行机构主要技术参数
|
型 号
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面积cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
弹簧范围KPa
|
20～100(标准)；20～100、40～200、20～60、60～100、80～240
|
|||||
主要技术性能指标
|
项目
|
指标值
|
|
|
基本误差％
|
不带定位器
|
±5.0
|
|
带定位器
|
±1.0
|
|
|
回差％
|
不带定位器
|
3.0
|
|
带定位器
|
1.0
|
|
|
死区％
|
不带定位器
|
3.0
|
|
带定位器
|
0.4
|
|
|
允许泄漏量L/h
|
1×10-3×阀额定容量
|
|
可配附件定位器：电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器
